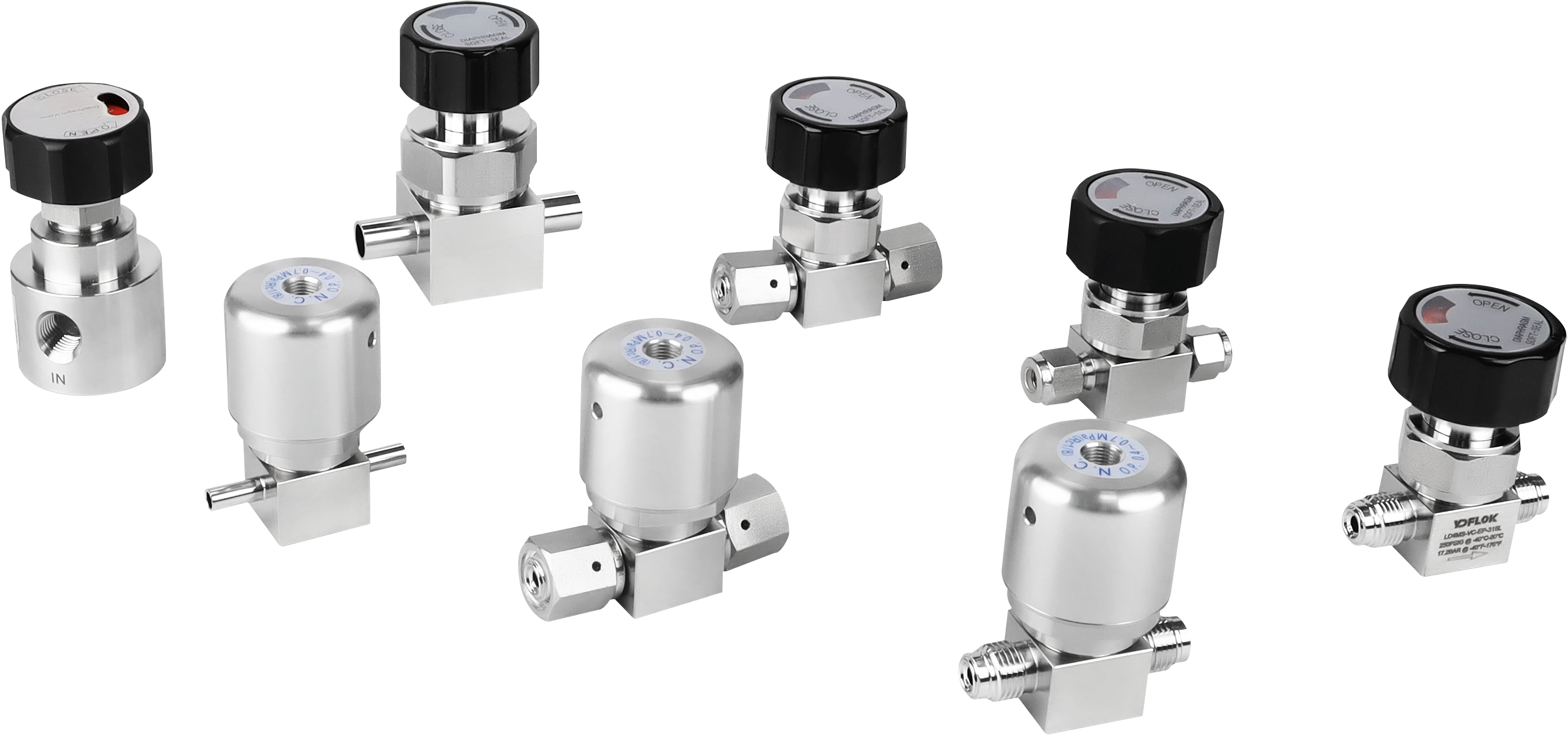

超高纯隔膜阀

结构特点 Features

◆ 膜片密封 ，适用于高纯/超高纯应用

◆ 气动接口：RC1/8"

◆ CV值：1/4 CV=0.27 3/8 1/2 CV=0.7 3/4 CV = 1.7

产品应用 Product application

◆ 实验室分析/在线分析

◆ 校准系统

◆ 集成设备配套

◆ 石油化学工业

◆ 半导体行业

◆ 取样系统

◆ 生命科学

技术参数 Specifications

◆ 母体：SS316L ，SS316L VAR ，SS316L VIN/VAR

◆ 阀座：PCTFE，PFA，Vespel®

◆ 膜片：SS316L ，Hastelloy® C22

◆ ＊大工作压力：手动 300psig，气动 250psig

◆ 气源驱动压力：70 ~ 125psig

◆ 工作温度：PCTFE：- 10℃至80℃ ( 14℉至176℉)

PFA / Vespel®：- 26℃至177℃ ( 15℉至350℉)

◆ 泄漏率 ：外漏≤1x10-9 sccs He

内漏≤1x10-9 sccs He

◆ 内表面粗糙度：BA = Ra 10μin EP = Ra 5 μin <
